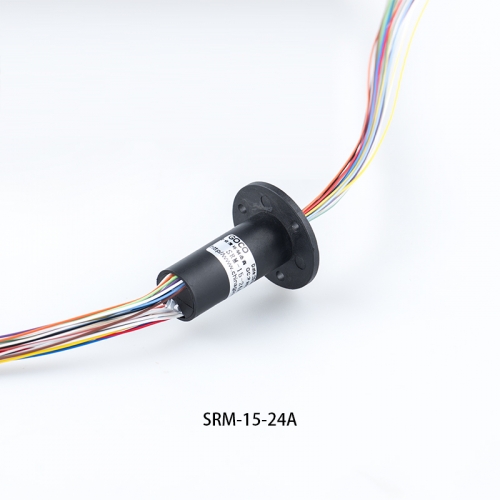

SRM-15-24A帽式导电滑环 |
◆ SRM-15-24A是标准的帽式滑环，外径 15.5mm，长度 39mm,，24路* 2A(信号)
◆ 采用国内领先的军工级别高标准表面处理技术，内部结构更为精密和紧凑
◆ 采用金-金接触点，保证了稳定性和使用寿命，主要用于民用，商用领域
◆ 运转平滑，结构紧凑 ，低力矩，兼容数据总线协议
◆ 定子线和转子线对应使用彩色导线，使电路连接简单化
◆ 导电环采用90度角V行槽设计，具有顺畅旋转，低力矩和低电气噪音的
◆ 产品整体式结构，先进的纤维刷技术，支持功率、信号混合传输
部分应用领域
| ★ 云台 | ★ 电气测试设备 |
| ★ 旋转工作台 | ★ 医疗设备 |
| ★ CCTV安防监控设备 | ★ 机器人 |
| ★ 展览/显示设备 | ★ 制造和处理控制设备 |
| ★ 小型风力发电机 | ★ 雷达天线 |

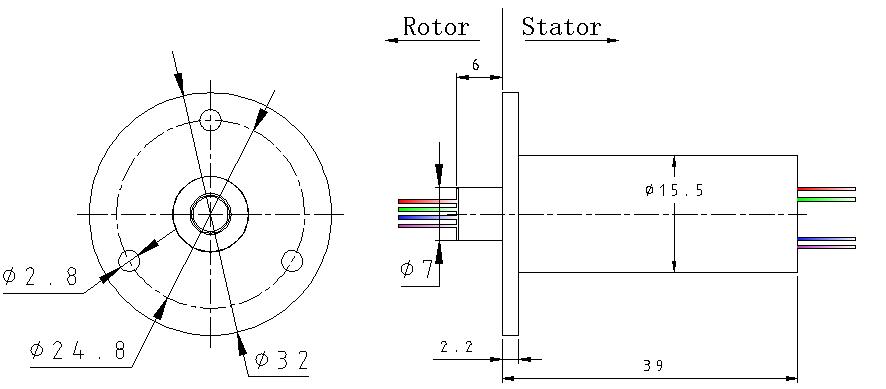

外形图
技术参数
通路数 | 24路 | 转速 | 100转/分钟 |
额定电流 | 2A/路 | 防护等级 | IP54 |
额定电压 | 220V | 接触材料 | 贵金属 |
绝缘电阻 | 500MΩ@500VDC | 壳体材料 | 工程朔料 |
电气噪音 | 10mΩ @ 6VDC,50mA,5Rpm | 扭矩 | 0.01N.M |
工作寿命 | 大于500万转 | 轴承 | 高精密滚珠轴承 |
工作温度 | -40℃ ～ +80℃ | 导线规格 | AWG#28 Teflon wire UL |
相对湿度 | 60% | 导线长度 | 250mm |
机械震动 | MIL-SID-810E | 环保认证 | RoHS 认证 |
内径*外径 | 0 * 22mm | CE认证 | YES |
注意:
1)产品寿命和转速以及温度，湿度等参数紧密相关.
2)导线规格: 2A/信号 AWG30 号线
3)电气噪音与工作转速，电流，电压精密相关.
导线色码表
| 环码 | #1 | #2 | #3 | #4 | #5 | #6 |
| 色码 | 黑 | 褐 | 红 | 橙 | 黄 | 绿 |
| 环码 | #7 | #8 | #9 | #10 | #11 | #12 |
| 色码 | 蓝 | 紫 | 灰 | 白 | 粉红 | 浅蓝 |
| 环码 | #13 | #14 | #15 | #16 | #17 | #18 |
| 色码 | 白黑 | 白褐 | 白红 | 白橙 | 白黄 | 白绿 |
| 环码 | #19 | #20 | #21 | #22 | #23 | #24 |
| 色码 | 白蓝 | 白紫 | 白灰 | 黑红 | 黑蓝 | 黄绿 |
