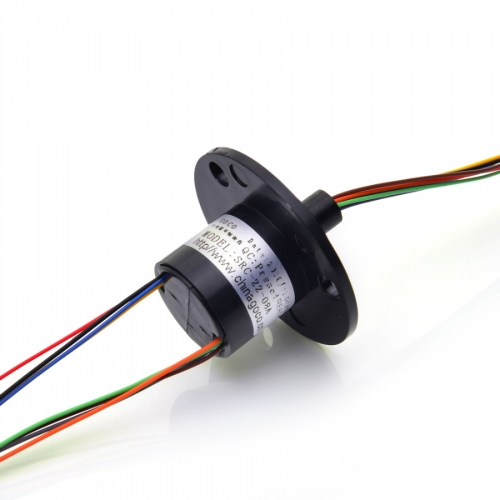

SRC-22-08A帽式导电滑环      通   路   数:   8 主 体 外 径:   22 mm

◆ SRC-22-08A是标准的帽式滑环，外径 22mm，长度 26.4mm,，8路* 2A(信号)

◆ 采用国内领先的军工级别高标准表面处理技术，内部结构更为精密和紧凑

◆ 采用金-金接触点，保证了稳定性和使用寿命，主要用于民用，商用领域

◆ 运转平滑，结构紧凑 ，低力矩，兼容数据总线协议

◆ 定子线和转子线对应使用彩色导线，使电路连接简单化

◆ 导电环采用90度角V行槽设计，具有顺畅旋转，低力矩和低电气噪音的

◆ 产品整体式结构，先进的纤维刷技术，支持功率、信号混合传输

部分应用领域

★ 云台	★ 电气测试设备
★ 旋转工作台	★ 医疗设备
★ CCTV安防监控设备	★ 机器人
★ 展览/显示设备	★ 制造和处理控制设备
★ 小型风力发电机	★ 雷达天线

---

外形图

---

技术参数

---

通路数	8路	转速	250转/分钟
额定电流	2A/路	防护等级	IP54
额定电压	220V	接触材料	贵金属
绝缘电阻	500MΩ@500VDC	壳体材料	工程朔料
电气噪音	10mΩ @ 6VDC,50mA,5Rpm	扭矩	0.01N.M
工作寿命	大于500万转	轴承	高精密滚珠轴承
工作温度	-40℃ ～ +80℃	导线规格	AWG#28 Teflon wire  UL
相对湿度	60%	导线长度	250mm
机械震动	MIL-SID-810E	环保认证	RoHS 认证
内径*外径	0 * 22mm	CE认证	YES

---

注意:

1)产品寿命和转速以及温度，湿度等参数紧密相关.
2)导线规格: 2A/信号 -> AWG28
3)电气噪音与工作转速，电流，电压精密相关.

---

导线色码表

---

环码	#1	#2	#3	#4	#5	#6	#7	#8
色码	黑	褐	红	橙	黄	绿	蓝	紫

---
